YZF-60K信號油位計
來源：華欣儀表發布時間：2012-03-24
YZF-60K信號油位計
一、用途：
本油位計適用于安裝在中小型油浸式變壓器儲油柜及有載開關儲油柜側壁上的
油位指示也可用于其它敞開承壓容器的液位測量，可取代聯通式玻璃管油位計，
并自帶高低壓有位開關量信號輸出，具有安全、直觀、可靠、壽命長等特點。
二、工作條件：
1、工作環境溫度：-40℃~80℃
2、相對濕度：當空氣溫度為25℃時，濕度不大于90%
3、海拔高度：≤2000m
4、安裝位置無激烈震動及強磁場
5、油位計應垂直安裝
6、工作電壓：24V 產品附帶有AC220V轉換成DC24V電源開關
7、耐壓等級：1000V
三、結構及工作原理：
1、油位計結構：油位計由浮子連桿表座磁鋼指針等組成，由于油位計表座完全
隔離了浮子于指針，從而保證了油位計密封的可靠性。
2、工作原理：當儲油柜內的油位由于溫度或其它原因升高或降低時，油位計的
浮子隨著油面同步升高或降低，從而帶動指針旋轉，只是油位的高低。
3、內部自帶位置感應裝置，當油位計內指針升至最高點或降至最低點時輸出開
關閉合信號，指針在其他位置時高低項輸出短路信號。
四、注意事項：
1、油位計不宜受到強力沖撞。
2、油位計的連桿不能用力拉伸或使其彎曲變形，使用時附近不能有強磁場。
3、安裝圖中的密封圈起阻止有滲漏作用，若不能密封，檢查螺絲是否擰緊，或
安裝板于密封圈接觸處不平整。
五、安裝使用：
1、油位計以25℃時的油溫作油面的參考溫度，故在安裝時應根據實測油溫并通
過計算得出油位的正確高度。
2、油位計（標準型）最大有效測量范圍為100mm，若有其它要求，用戶可按需
制定（確定圖中R90處）。

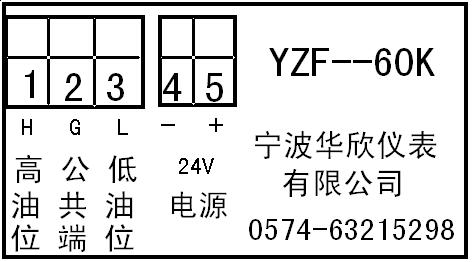

3、油位計端子接線圖示：

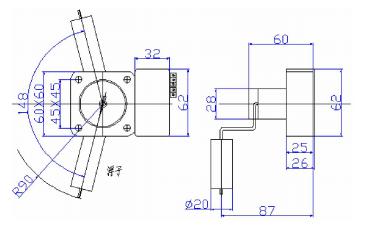

4.安裝尺寸和外形：
